پریدن فیوز دریل مگنت؛ از روی زمان قطع برق چطور محل ایراد را پیدا کنیم؟
پریدن فیوز دریل مگنت؛ از روی زمان قطع برق چطور محل ایراد را پیدا کنیم؟
مقدمه
«دریل مگنت را روشن می‌کنم، فیوز می‌پرد.» این جمله‌ای است که تعمیرکار زیاد می‌شنود، اما برای عیب‌یابی تقریباً اطلاعات کافی در اختیار او نمی‌گذارد. اولین سؤال این نیست که «آرمیچر سوخته یا برد؟» بلکه باید مشخص شود دقیقاً چه چیزی قطع می‌شود و این اتفاق در چه لحظه‌ای رخ می‌دهد. پریدن فیوز دریل مگنت هنگام زدن کلید مگنت با قطع برق هنگام استارت موتور یا زمانی که مته زیر بار قرار می‌گیرد، سه وضعیت کاملاً متفاوت هستند و هرکدام بخش دیگری از دستگاه را در اولویت بررسی قرار می‌دهند.
حتی عبارت «فیوز می‌پرد» از نظر فنی همیشه دقیق نیست. ممکن است فیوز داخلی دستگاه سوخته باشد، کلید مینیاتوری تابلو برق تریپ کرده باشد یا محافظ‌جان مدار را قطع کرده باشد. فیوز و کلید مینیاتوری عمدتاً با اضافه‌جریان و اتصال کوتاه سر و کار دارند، در حالی که محافظ‌جان جریان عبوری از مسیر ناخواسته به زمین را تشخیص می‌دهد. بنابراین اگر دستگاه یک بار فیوز داخلی خود را می‌سوزاند و بار دیگر فقط محافظ‌جان ساختمان را قطع می‌کند، نباید هر دو را یک ایراد فرض کرد.
سه لحظه‌ای که برای تعمیرکار از خود قطعه مهم‌تر هستند
اگر بخواهیم بدون باز کردن بی‌هدف دستگاه مسیر عیب را محدود کنیم، باید زمان وقوع خطا را ثبت کنیم. در جداول عیب‌یابی چند خانواده مختلف دریل مگنت، «سوختن فیوز هنگام روشن کردن مگنت» و «سوختن فیوز هنگام استارت موتور» عمداً به‌عنوان دو عیب جدا ثبت شده‌اند و برای هرکدام قطعات متفاوتی پیشنهاد شده است. این تفکیک اتفاقی نیست؛ مدار مگنت و مدار موتور بارهای متفاوتی ایجاد می‌کنند و زمان قطع شدن برق می‌تواند مشخص کند کدام شاخه باید زودتر بررسی شود.
حالت اول: برق دقیقا با روشن کردن مگنت قطع می‌شود
فرض کنید دستگاه هنوز موتور را روشن نکرده است. فقط کلید پایه مغناطیسی را می‌زنید و همان لحظه فیوز داخلی می‌سوزد یا کلید حفاظتی قطع می‌کند. در این حالت آرمیچر موتور هنوز وارد مدار کاری نشده و منطقی نیست اولین مظنون آرمیچر باشد. مسیر بررسی باید از کابل ورودی و سیم‌کشی شروع شود و سپس کلید مگنت، مدار کنترل و خود الکترومگنت بررسی شوند.
در چند جدول رسمی عیب‌یابی، برای حالتی که فیوز هنگام فعال کردن کلید مگنت می‌سوزد، مواردی مانند سیم‌کشی آسیب‌دیده، مقدار نامناسب فیوز، خرابی کلید مگنت، ایراد واحد کنترل و خرابی خود مگنت ذکر شده‌اند. همین الگو در چند دستگاه متفاوت تکرار شده و نشان می‌دهد این تقسیم‌بندی برای عیب‌یابی واقعی قابل اتکاست.
خود مگنت یک سیم‌پیچ الکتریکی است و بسته به طراحی دستگاه ممکن است از طریق مدار کنترل و اجزای تبدیل یا یکسوسازی تغذیه شود. اما اینجا یک نکته مهم وجود دارد: نباید بدون دیدن نقشه مدل موردنظر بگوییم «حتماً رکتیفایر خراب شده». بعضی دستگاه‌ها مدار متفاوتی دارند و ممکن است بخش تبدیل داخل Control Unit ادغام شده باشد. در تعمیر حرفه‌ای ابتدا نقشه یا ساختار واقعی همان مدل بررسی می‌شود و بعد قطعه مشخصی متهم می‌شود.
حالت دوم: مگنت روشن می‌شود، اما با زدن کلید موتور فیوز می‌پرد
این حالت اطلاعات بسیار بیشتری به تعمیرکار می‌دهد. پایه مغناطیسی روشن شده و اتصال آن باعث قطع برق نشده است، اما با ورود موتور به مدار، جریان بالا می‌رود و حفاظت عمل می‌کند. در این وضعیت سیم‌کشی موتور، آرمیچر، بالشتک، زغال و مدار کنترل موتور در اولویت بیشتری قرار می‌گیرند.
منابع تعمیراتی در همین حالت به‌طور مشخص از سیم‌کشی معیوب، موتور با عملکرد خشن، خرابی آرمیچر یا Field، زغال فرسوده و واحد کنترل نام می‌برند.
اما حتی اینجا هم نباید از عبارت «فیوز پرید، پس آرمیچر سوخته» استفاده کرد. یک موتور یونیورسال مجموعه‌ای از آرمیچر، بالشتک، زغال، کموتاتور، اتصالات و بخش‌های کنترلی است. اتصال یا خرابی هرکدام می‌تواند جریان غیرعادی ایجاد کند. از طرف دیگر، اگر اسپیندل یا گیربکس گیر کرده باشد و موتور نتواند آزادانه شتاب بگیرد، جریان راه‌اندازی ممکن است تحت شرایط غیرعادی باقی بماند. به همین دلیل تعمیرکار باید هم بخش الکتریکی و هم آزادی مکانیکی موتور را بررسی کند.
سه لحظه‌ای که برای تعمیرکار از خود قطعه مهم‌تر هستند
حالت سوم: دستگاه روشن می‌شود و فقط زیر بار یا بعد از مدتی برق قطع می‌شود
این حالت از دو مورد قبلی پیچیده‌تر است، چون ممکن است اصلاً «اتصال کوتاه مستقیم» وجود نداشته باشد. دستگاه بدون بار طبیعی کار می‌کند، اما وقتی گردبر وارد فلز می‌شود یا بعد از چند دقیقه فشار کاری بالا می‌رود، حفاظت مدار عمل می‌کند.
اینجا باید اول مشخص شود چه حفاظتی دستگاه را خاموش کرده است. برخی دریل‌های مگنت سیستم محافظ اضافه‌بار داخلی دارند که در اثر بار بیش از حد موتور را متوقف می‌کنند. این اتفاق با سوختن فیوز یا قطع کلید مینیاتوری یکسان نیست. مته کند، قطر بالا، فشار بیش از حد اپراتور، دنده نامناسب یا گیر کردن مکانیکی می‌توانند موتور را به بار سنگین ببرند بدون اینکه سیم‌کشی اتصال کوتاه داشته باشد.
اگر واقعاً کلید مینیاتوری مدار برق تریپ می‌کند، آن‌وقت جریان واقعی دستگاه، وضعیت موتور و مشخصات مدار تغذیه باید بررسی شوند. اگر تنها سیستم Overload خود دستگاه عمل کرده، مسیر عیب‌یابی بیشتر به بار مکانیکی و شرایط برش مربوط می‌شود.
«فیوز پرید» کافی نیست؛ اول ببینیم چه چیزی قطع شده است
این بخش شاید مهم‌ترین نکته‌ای باشد که اپراتور می‌تواند قبل از مراجعه به تعمیرگاه یاد بگیرد. سه وسیله حفاظتی ممکن است از نگاه کاربر رفتار مشابهی داشته باشند، اما از دید تعمیرکار معنای متفاوتی دارند.
| چیزی که قطع شده | معمولاً چه چیزی را محافظت می‌کند؟ | چه نوع ایرادی بیشتر مطرح می‌شود؟ |
| فیوز داخلی دستگاه | مدار داخلی مشخص | اتصال یا جریان غیرعادی در همان مدار |
| کلید مینیاتوری تابلو | کابل‌کشی و مدار در برابر اضافه‌جریان/اتصال کوتاه | جریان بیش از ظرفیت یا اتصال کوتاه |
| محافظ‌جان RCD | نشتی جریان به زمین | خرابی عایق، کابل یا نشتی به بدنه |
محافظ‌جان جریان ورودی و برگشتی مدار را مقایسه می‌کند و اگر بخشی از جریان از مسیر ناخواسته‌ای مثل زمین عبور کند، مدار را قطع می‌کند. بنابراین اگر دستگاه فقط محافظ‌جان را تریپ می‌کند، بررسی عایق‌بندی، کابل، سیم‌پیچ‌ها و احتمال نشتی به بدنه اهمیت ویژه‌ای پیدا می‌کند.
چرا بالا بردن آمپراژ فیوز راه تعمیر نیست؟
یکی از خطرناک‌ترین واکنش‌ها این است که فیوز می‌سوزد و کاربر به‌جای پیدا کردن علت، فیوز با آمپراژ بالاتر نصب می‌کند. فیوز بخشی از طراحی حفاظتی مدار است و مقدار آن باید با مشخصات دستگاه مطابقت داشته باشد. در جداول Troubleshooting نیز «Wrong value fuse» خودش به‌عنوان یکی از دلایل مشکل ذکر شده است؛ یعنی سازنده از ابتدا تأکید دارد مقدار اشتباه فیوز می‌تواند رفتار حفاظتی دستگاه را تغییر دهد.
اگر یک مدار برای فیوز مشخصی طراحی شده باشد و فیوز بزرگ‌تر نصب شود، ممکن است قطعه‌ای که قبلاً فیوز از آن محافظت می‌کرد قبل از قطع شدن مدار آسیب بیشتری ببیند. بنابراین تعویض فیوز فقط زمانی منطقی است که اول علت سوختن آن بررسی شود و سپس همان مقدار و نوع صحیح طبق مشخصات دستگاه نصب شود.
تعمیرکار از کجا شروع می‌کند؟
در یک عیب‌یابی اصولی، باز کردن کامل دستگاه اولین مرحله نیست. ابتدا سوابق خرابی و زمان دقیق قطع ثبت می‌شود، سپس وضعیت ظاهری کابل، دوشاخه و سیم‌کشی بررسی می‌شود. بعد بسته به اینکه خطا در مدار مگنت یا موتور اتفاق افتاده، بخش مربوطه جداگانه بررسی می‌شود. تست‌های داخلی مثل ارزیابی مقاومت عایقی، سلامت سیم‌پیچ یا اندازه‌گیری جریان باید توسط فرد متخصص و با دستگاه از مدار برق جداشده یا تحت شرایط استاندارد تست انجام شوند.
ترتیب منطقی کار معمولاً چنین است:
- مشخص کردن اینکه کدام حفاظت قطع شده است؛ فیوز داخلی، کلید مینیاتوری یا محافظ‌جان.
- ثبت لحظه خطا؛ روشن کردن مگنت، استارت موتور، کار زیر بار یا بعد از گرم شدن.
- بازدید کابل، اتصالات، کلیدها و آثار سوختگی یا تغییر رنگ.
- جدا کردن مسیر مگنت از مسیر موتور در عیب‌یابی.
- بررسی زغال، آرمیچر، بالشتک و مدار کنترل در صورت ارتباط خطا با موتور.
- بررسی سیم‌پیچ و مدار تغذیه مگنت در صورت قطع هنگام فعال کردن پایه.
- تست عایقی و جریان مصرفی توسط تعمیرکار برای تأیید نهایی.
این ترتیب باعث می‌شود قطعات سالم فقط به دلیل شباهت علائم تعویض نشوند.
اگر دستگاه بعد از گرم شدن فیوز را می‌پراند، داستان متفاوت است
یک دریل مگنت ممکن است سرد باشد و چند دقیقه اول کاملاً طبیعی کار کند، اما بعد از بالا رفتن دما حفاظت مدار عمل کند. این نوع خرابی ارزش تشخیصی بالایی دارد، چون نشان می‌دهد ایراد با تغییر دما ظاهر می‌شود.
اتصال داخلی سیم‌پیچ، عایق ضعیف، اتصال شل، زغال فرسوده یا قطعه الکترونیکی معیوب ممکن است در دمای پایین هنوز رفتار قابل قبول داشته باشند و با گرم شدن شرایطشان تغییر کند. در چنین دستگاهی روشن کردن موتور برای سی ثانیه روی میز و اعلام «دستگاه سالم است» تست قابل اعتمادی نیست. دستگاه باید تا زمانی که ایراد گزارش‌شده ظاهر می‌شود، در شرایط کنترل‌شده بررسی شود.
از طرف دیگر، اگر بعد از چند دقیقه سوراخکاری سنگین حفاظت اضافه‌بار عمل می‌کند اما برق اصلی کارگاه قطع نمی‌شود، ممکن است اصلاً خرابی الکتریکی جدی وجود نداشته باشد. مته کند، فشار زیاد یا بار نامتناسب می‌تواند عامل باشد. بنابراین همان سؤال اول دوباره اهمیت پیدا می‌کند: دقیقاً چه چیزی قطع می‌شود؟

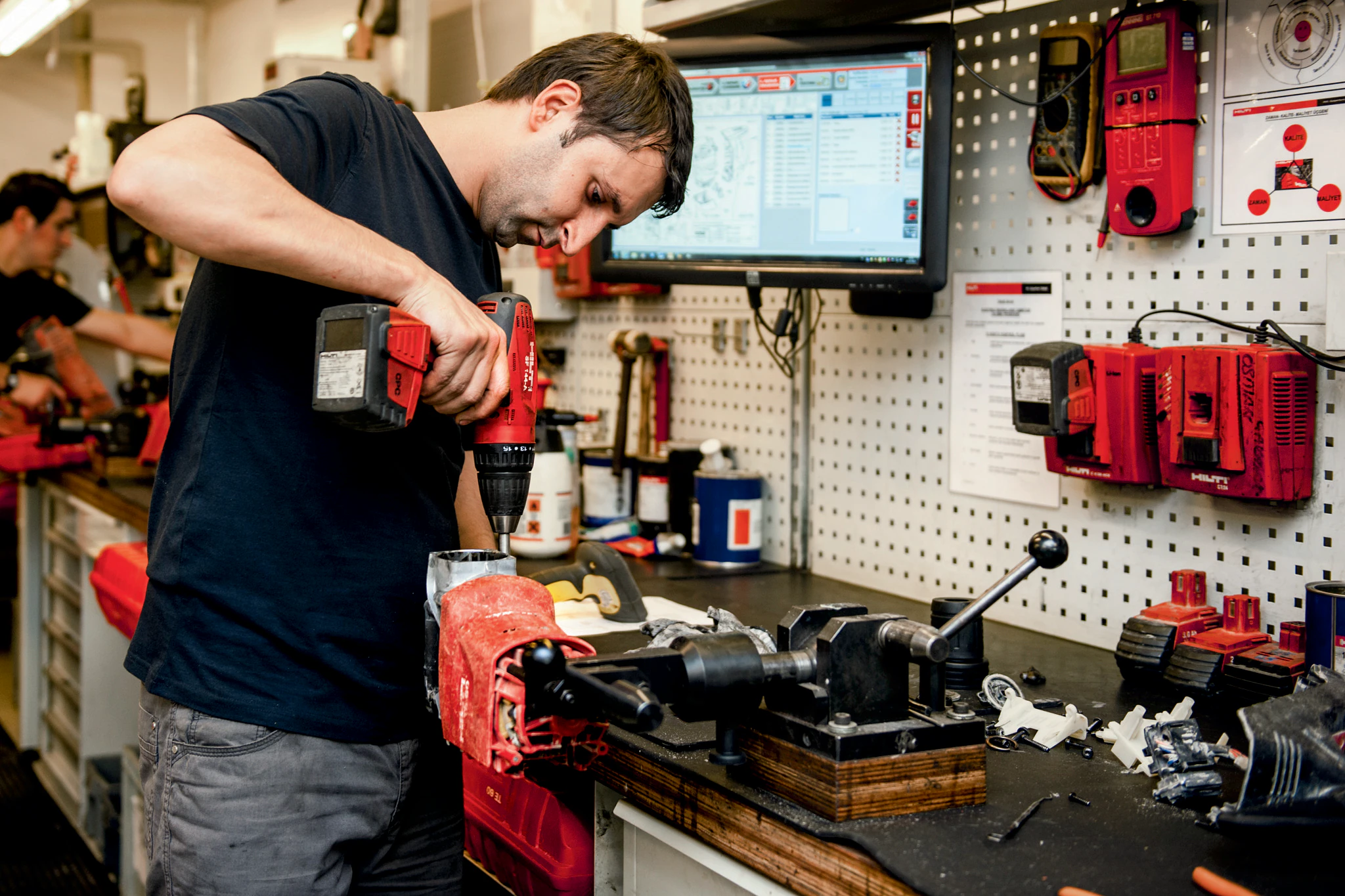

عیب یابی الکتریکی دریل مگنت توسط تعمیرکار
پریدن محافظ‌جان را با اضافه‌بار اشتباه نگیرید
اگر دستگاه به محض اتصال به برق یا در زمان مشخصی محافظ‌جان را تریپ می‌کند، مسئله معمولاً به اختلاف جریان رفت و برگشت مربوط است، نه صرفاً زیاد بودن مصرف موتور. RCD برای تشخیص جریان نشتی طراحی شده و حفاظت آن با فیوز یا کلید مینیاتوری فرق دارد.
در چنین شرایطی ادامه دادن کار با دستگاه یا امتحان کردن آن روی پریزی که محافظ‌جان ندارد، روش عیب‌یابی نیست؛ بلکه حذف یک لایه حفاظتی مهم است. کابل، بدنه، موتور، مگنت و عایق‌بندی داخلی باید توسط تعمیرکار بررسی شوند. منابع ایمنی برق نیز توصیه می‌کنند دستگاهی که فیوز می‌سوزاند یا بریکر را تریپ می‌کند از برق جدا و توسط تعمیرکار واجدصلاحیت بررسی شود.
از روی چند علامت جانبی می‌توان مسیر را سریع‌تر پیدا کرد
قطع برق تنها سرنخ نیست. اگر قبل از قطع شدن فیوز موتور صدای وزوز غیرعادی دارد، جرقه زغال شدید است و توان موتور افت کرده، مسیر آرمیچر، بالشتک و زغال اهمیت بیشتری پیدا می‌کند. همین ترکیب علائم در جداول تعمیراتی با خرابی آرمیچر، Field و زغال مرتبط شده است.
اگر هیچ صدایی از موتور نداریم و قطع دقیقاً با فعال شدن مگنت رخ می‌دهد، باز کردن گیربکس یا تعویض زغال منطقی نیست. اگر دستگاه آزاد کار می‌کند اما هنگام پایین آوردن مته و افزایش بار خاموش می‌شود، شرایط مکانیکی و اضافه‌بار وارد اولویت می‌شوند. تعمیر درست بیشتر از اینکه به «تشخیص قطعه از روی حدس» وابسته باشد، به کنار هم گذاشتن زمان خطا و علائم همراه بستگی دارد.
قبل از آوردن دستگاه به تعمیرگاه چه اطلاعاتی ثبت کنید؟
اگر دستگاه را برای تعمیر می‌فرستید، گفتن «فیوز می‌پراند» اطلاعات محدودی می‌دهد. بهتر است مشخص کنید چه کلیدی قطع می‌شود، خطا دقیقاً در چه لحظه‌ای ظاهر می‌شود، آیا با همه پریزها تکرار شده، دستگاه قبل از قطع شدن صدای غیرعادی یا جرقه دارد، مشکل در حالت بدون بار هم دیده می‌شود یا فقط هنگام سوراخکاری و آیا بعد از گرم شدن شدت می‌گیرد.
این اطلاعات به تعمیرکار کمک می‌کند از همان ابتدا بداند باید مدار مگنت، مدار موتور، سیستم عایقی یا بخش بار مکانیکی را زودتر بررسی کند. حتی یک ویدئوی کوتاه از لحظه خطا، به شرطی که بدون دستکاری دستگاه و در شرایط ایمن ضبط شده باشد، می‌تواند مفید باشد.
چه کارهایی را انجام ندهید؟
پریدن مکرر فیوز یا بریکر را با چند بار روشن و خاموش کردن آزمایش نکنید. اگر اتصال یا عیب سیم‌پیچ وجود داشته باشد، هر بار اعمال برق می‌تواند خرابی را بیشتر کند. فیوز با آمپراژ بالاتر نصب نکنید، سیستم حفاظتی را بای‌پس نکنید و برای تست دستگاه، محافظ‌جان را حذف نکنید. همچنین باز کردن دستگاه در حالت متصل به برق یا انجام تست‌های داخلی بدون دانش کافی خطر برق‌گرفتگی و آسیب بیشتر به قطعات را به همراه دارد.
اگر فیوز یا بریکر چند بار عمل کرده، همان اتفاق خودش نشانه‌ای است که باید علت پیدا شود؛ حفاظت الکتریکی مزاحم دستگاه نیست که لازم باشد آن را از مسیر خارج کنیم.
نتیجه تعمیر حرفه‌ای باید «علت» باشد، نه فقط یک فیوز نو
پریدن فیوز دریل مگنت یک تشخیص نیست؛ علامت یک ایراد است. در صورتی که برق با روشن کردن مگنت قطع شود، مدار پایه مغناطیسی و اجزای کنترلی آن زودتر بررسی می‌شوند. اگر مشکل دقیقاً با استارت موتور ایجاد شود، مدار موتور، آرمیچر، بالشتک، زغال و کنترل وارد اولویت می‌شوند. اگر دستگاه تنها زیر بار یا بعد از گرم شدن مشکل دارد، ابتدا باید مشخص شود با اضافه‌بار عادی، خرابی حرارتی یا ایراد الکتریکی واقعی روبه‌رو هستیم. همین تفکیک ساده از تعویض بی‌دلیل قطعات و هزینه اضافی جلوگیری می‌کند.
در کلینیک ابزار عیب‌یابی چنین خرابی‌هایی از روی زمان وقوع خطا، نوع حفاظت عمل‌کرده و تست مدار مرتبط انجام می‌شود؛ نه با تعویض حدسی آرمیچر، برد یا مگنت. اگر دریل مگنت شما هنگام فعال کردن پایه، استارت موتور یا حین سوراخکاری باعث قطع برق می‌شود، ادامه استفاده از دستگاه منطقی نیست و بهتر است قبل از آسیب بیشتر، مدار الکتریکی و موتور آن توسط کلینیک ابزار بررسی شود.
سوالات متداول
چرا با روشن کردن مگنت فیوز می‌پرد؟
اگر قطع دقیقاً با فعال شدن پایه مغناطیسی اتفاق می‌افتد، سیم‌کشی، کلید مگنت، مدار کنترل و خود مگنت جزو بخش‌هایی هستند که باید بررسی شوند. آرمیچر موتور در این حالت لزوماً اولین مظنون نیست.
چرا مگنت روشن می‌شود ولی با روشن کردن موتور برق قطع می‌شود؟
این الگو مسیر عیب‌یابی را بیشتر به سمت سیم‌کشی موتور، آرمیچر، بالشتک، زغال و مدار کنترل هدایت می‌کند. وضعیت مکانیکی موتور نیز باید بررسی شود.
آیا می‌توان فیوز قوی‌تری روی دستگاه نصب کرد؟
خیر، مقدار و نوع فیوز باید با مشخصات همان دستگاه مطابقت داشته باشد. نصب فیوز با آمپراژ بالاتر می‌تواند حفاظت مدار را مختل کند.
اگر فقط محافظ‌جان قطع می‌شود مشکل چیست؟
محافظ‌جان نسبت به جریان نشتی به زمین حساس است. در این حالت کابل، عایق سیم‌پیچ‌ها، بدنه و مدارهای داخلی باید از نظر نشتی بررسی شوند.
آیا مته کند می‌تواند باعث پریدن برق شود؟
مته کند و فشار بیش از حد می‌توانند بار موتور را بالا ببرند، اما باید مشخص شود حفاظت اضافه‌بار خود دستگاه عمل کرده یا واقعاً بریکر برق ساختمان قطع شده است. این دو حالت یکسان نیستند.
تست دریل مگنت بعد از تعمیر چگونه انجام می‌شود؟
