پیشروی دریل مگنت؛ چرا دسته هرز می‌چرخد یا گیر می‌کند؟

مقدمه

وقتی دسته‌های کنار دریل مگنت را می‌چرخانید، انتظار دارید مجموعه موتور و اسپیندل نرم و یکنواخت روی ریل پایین بیاید. اگر دسته ناگهان سبک شود، موتور روی ریل گیر کند یا برای پایین آوردن دستگاه مجبور شوید نیروی زیادی وارد کنید، مشکل الزاماً از یک قطعه نیست. پیشروی دریل مگنت در مدل‌های دستی رایج حاصل کار هم‌زمان دسته‌ها، هاب، چرخ‌دنده پیشروی، دنده شانه‌ای یا Rack، بوش‌ها و مجموعه ریل و گاید است. خرابی هرکدام از این قسمت‌ها علامت متفاوتی ایجاد می‌کند و همین تفاوت‌ها برای عیب‌یابی اهمیت دارند.

یکی از اشتباه‌های رایج این است که هر سنگینی دسته را «خرابی گیربکس» و هر لقی را «خرابی اسپیندل» بدانیم. گیربکس موتور با مکانیزمی که موتور را روی ستون بالا و پایین می‌برد دو بخش متفاوت هستند. تعمیرکار قبل از باز کردن دستگاه باید ابتدا مشخص کند ایراد از انتقال حرکت دسته به ریل است یا خود ریل اجازه حرکت صحیح نمی‌دهد.

پیشروی دریل مگنت چگونه کار می‌کند؟

در بسیاری از دریل مگنت‌های دستی، چند دسته روی یک هاب مرکزی نصب شده‌اند. با چرخاندن این هاب، یک چرخ‌دنده کوچک‌تر با دنده شانه‌ای نصب‌شده روی مجموعه متحرک درگیر می‌شود. چرخش دسته به حرکت خطی موتور و اسپیندل تبدیل می‌شود و اپراتور با همین مکانیزم میزان فشار مته روی قطعه را کنترل می‌کند.

در یک نمونه صنعتی رایج، مجموعه قطعات شامل Feed Gear، Rack Gear، Hub Assembly، بوش‌های برنزی، Gib Screws و Motor Slide است. همین تفکیک قطعات نشان می‌دهد که دسته پیشروی فقط یک اهرم ساده نیست و چند نقطه مختلف می‌توانند باعث ایجاد لقی، سفتی یا رد کردن حرکت شوند.

هاب و سه دسته پیشروی

در مدل‌های استاندارد، سه دسته معمولاً دور هاب قرار می‌گیرند تا اپراتور در زاویه‌های مختلف بتواند یکی از آن‌ها را در دسترس داشته باشد. اگر خود دسته شل شده باشد، معمولاً فقط همان دسته بازی دارد؛ اما اگر هر سه دسته با هم نسبت به محور مرکزی لقی غیرعادی داشته باشند، بررسی باید به هاب، محور آن و بوش‌های نگهدارنده برسد.

در این حالت باید بین «شل بودن دسته» و «خلاصی مکانیزم داخلی» تفاوت گذاشت. سفت کردن بیش از حد دسته‌ای که رزوه آن خراب شده مشکل داخلی را حل نمی‌کند و حتی می‌تواند رزوه هاب را آسیب بزند.

چرخ‌دنده پیشروی و دنده شانه‌ای

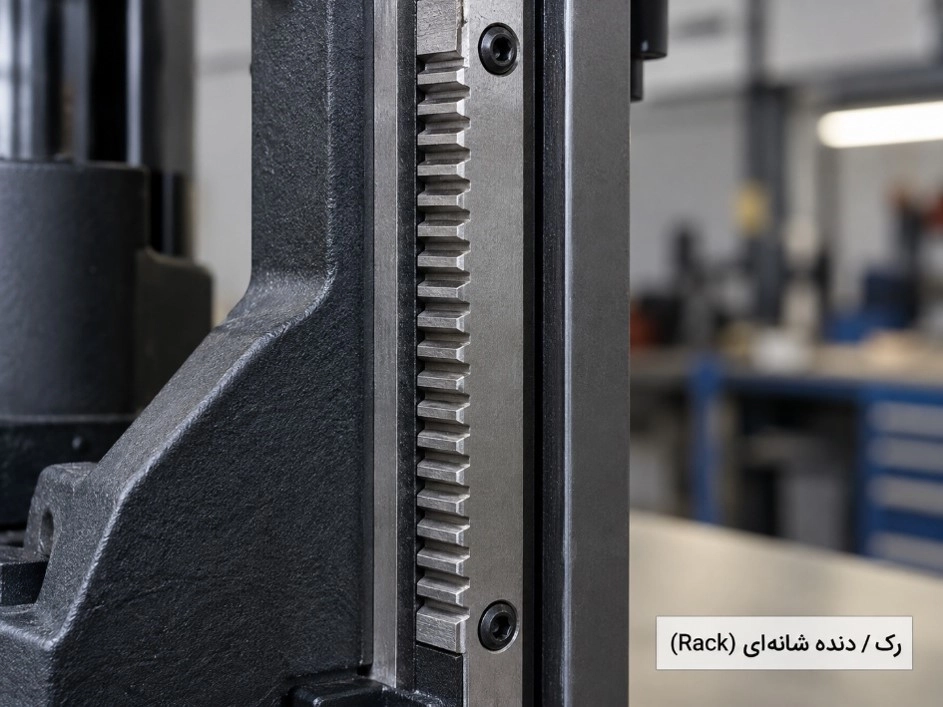

چرخ‌دنده پیشروی هنگام چرخش با دندانه‌های Rack درگیر می‌شود و مجموعه موتور را بالا یا پایین می‌برد. اگر بخشی از دندانه‌های Rack خورده یا شکسته باشند، ایراد معمولاً در یک قسمت مشخص از کورس تکرار می‌شود. برای مثال، موتور از بالا تا نیمه مسیر طبیعی حرکت می‌کند اما در یک محدوده خاص دسته ناگهان سبک می‌شود یا صدای رد کردن دنده شنیده می‌شود.

این علامت با خرابی کامل هاب فرق دارد. اگر دسته تقریباً در تمام مسیر می‌چرخد اما حرکت بسیار کمی به موتور منتقل می‌شود، باید خود Feed Gear، محل اتصال آن به هاب و بوش‌ها نیز بررسی شوند.

ریل و گاید چه نقشی دارند؟

Rack وظیفه حرکت دادن مجموعه را دارد، اما مسیر حرکت توسط ریل و گاید کنترل می‌شود. گاید باید لقی جانبی موتور را بگیرد و در عین حال اجازه دهد اسلاید بدون گیرکردن بالا و پایین برود. تنظیم صحیح دقیقاً بین این دو حالت قرار دارد: نه آن‌قدر آزاد که موتور روی پایه بازی کند و نه آن‌قدر سفت که اپراتور برای چرخاندن دسته زور وارد کند.

راهنماهای تعمیراتی نیز تأکید می‌کنند که گاید باید به اندازه‌ای تنظیم شود که اسلاید نرم و بدون لرزش یا بازی جانبی حرکت کند و سطوح کشویی و Rack نیز به‌صورت دوره‌ای روانکاری شوند.

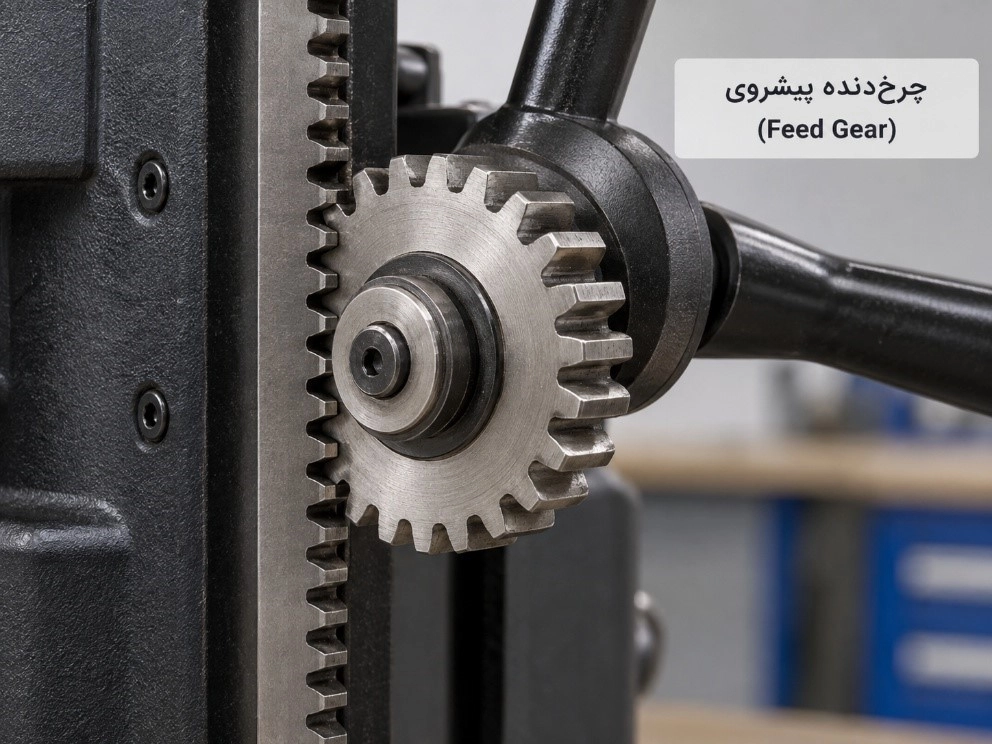

چرخ دنده و رک مکانیزم پیشروی دریل مگنت

وقتی پیشروی دریل مگنت هرز می‌چرخد، از کجا شروع کنیم؟

«هرز شدن» برای تعمیرکار باید دقیق‌تر تعریف شود. آیا دسته کاملاً آزاد می‌چرخد؟ فقط چند درجه خلاصی دارد؟ آیا موتور کمی حرکت می‌کند و بعد دنده رد می‌کند؟ یا مشکل فقط در بخشی از کورس دیده می‌شود؟ پاسخ همین سؤال‌ها مسیر باز کردن دستگاه را مشخص می‌کند.

دسته حرکت می‌کند اما موتور پایین نمی‌آید

اگر دسته‌ها می‌چرخند اما اسلاید تقریباً ثابت است، اول اتصال هاب و چرخ‌دنده پیشروی بررسی می‌شود. بعد باید دندانه‌های Feed Gear و Rack دیده شوند. خوردگی شدید، شکستگی دندانه یا خلاصی بیش از حد در محور چرخ‌دنده می‌تواند باعث شود درگیری کافی برای انتقال نیرو وجود نداشته باشد.

در این وضعیت سفت کردن پیچ‌های ریل راه‌حل نیست. گاید فقط میزان آزادی حرکت اسلاید را کنترل می‌کند؛ نمی‌تواند دندانه ازبین‌رفته را دوباره درگیر کند.

فقط در یک نقطه از کورس دنده رد می‌کند

این علامت سرنخ بسیار خوبی است. اگر دسته در بیشتر مسیر طبیعی است اما مثلاً نزدیک پایین کورس ناگهان تقه می‌زند یا رد می‌کند، احتمال خرابی موضعی Rack بیشتر می‌شود. دندانه‌هایی که بیشتر در محدوده کاری پرمصرف قرار دارند می‌توانند زودتر فرسوده شوند.

برای بررسی، دستگاه باید از برق جدا باشد و اسلاید در تمام طول کورس به‌آرامی حرکت داده شود. محل دقیق تغییر مقاومت یا رد کردن را ثبت کنید. اگر ایراد هر بار در همان ارتفاع تکرار شود، خرابی موضعی مکانیکی محتمل‌تر از تنظیم عمومی گاید است.

وقتی پیشروی دریل مگنت سفت یا تکه‌تکه می‌شود

سفت شدن دسته حالت دیگری است و نباید فوراً به خرابی دنده نسبت داده شود. اگر کل کورس به‌صورت یکنواخت سنگین شده، گاید، روانکاری و آلودگی مسیر در اولویت هستند. اگر مقاومت فقط در یک ناحیه بالا می‌رود، باید همان بخش ریل و Rack با دقت بیشتری بررسی شود.

گاید بیش از حد سفت شده است

گاهی دستگاه برای رفع لقی رگلاژ می‌شود اما پیچ‌های گاید بیش از اندازه بسته می‌شوند. نتیجه این است که لقی از بین می‌رود ولی موتور دیگر آزادانه حرکت نمی‌کند. اپراتور برای پایین آوردن مته فشار بیشتری به دسته می‌دهد و این نیروی اضافی مستقیماً به دندانه‌های Rack و Feed Gear منتقل می‌شود.

در راهنمای یک دریل مگنت صنعتی، پس از تماس پیچ‌های Gib با گاید، تنظیم نهایی در حدود یک‌هشتم تا یک‌چهارم دور ذکر شده و معیار نهایی نیز حرکت نرم بدون لرزش است. این عدد مربوط به همان طراحی است و نباید به تمام برندها تعمیم داده شود، اما نشان می‌دهد رگلاژ درست با «سفت کردن تا آخر» تفاوت دارد.

آلودگی و خشک شدن ریل

براده ریز، گرد فلز و گریس خشک‌شده می‌توانند حرکت اسلاید را سنگین کنند. اگر سطح ریل خشک و آلوده باشد، فقط اضافه کردن مقدار زیادی روغن روی آلودگی کار درستی نیست؛ ابتدا مسیر باید تمیز و سپس با روانکار مناسب سرویس شود.

در دستورالعمل‌های سرویس، روانکاری سطح کشویی، Gib و Feed Gear Rack جزو نگهداری دوره‌ای معرفی شده است.

خرابی موضعی رک یا چرخ‌دنده

اگر حرکت اسلاید حالت پله‌ای دارد، صدای تق‌تق مکانیکی ایجاد می‌شود یا مقاومت در فاصله‌های منظم تغییر می‌کند، دندانه‌های Rack و Feed Gear باید دیده شوند. دندانه شکسته ممکن است ابتدا فقط یک ضربه کوچک ایجاد کند اما ادامه کار تحت فشار باعث آسیب دندانه‌های مجاور شود.

در این مرحله اسپری روان‌کننده مشکل را درمان نمی‌کند. روغن ممکن است صدا را موقتاً کمتر کند، اما هندسه آسیب‌دیده دنده همچنان باقی است.

فرق لقی ریل با خرابی مکانیزم پیشروی چیست؟

این دو ایراد در کارگاه زیاد با هم اشتباه می‌شوند. برای تشخیص اولیه، دستگاه خاموش و از برق جدا باشد و مجموعه موتور در وسط کورس قرار گیرد.

در برخی طراحی‌ها برای نگه داشتن مجموعه در موقعیت، پیچ Drag یا مکانیزم تنظیم جداگانه نیز وجود دارد. بنابراین پایین آمدن خودبه‌خودی موتور در همه مدل‌ها دقیقاً با یک قطعه مرتبط نیست و باید نقشه همان دستگاه بررسی شود.

 تشخیص سریع خرابی پیشروی

تنظیم گاید تا کجا تعمیر محسوب می‌شود؟

رگلاژ زمانی جواب می‌دهد که قطعات اصلی هنوز سالم باشند و مشکل فقط از آزاد شدن تنظیم ناشی شود. اگر پیچ‌ها شل شده‌اند و سطح Gib و ریل سایش غیرعادی ندارد، تنظیم صحیح می‌تواند حرکت را دوباره یکنواخت کند.

نشانه تنظیم درست

بعد از تنظیم، اسلاید باید در کل کورس با مقاومت تقریباً یکنواخت حرکت کند. نباید نقطه‌ای وجود داشته باشد که ناگهان سبک یا سنگین شود. مجموعه موتور نیز در موقعیت میانی نباید بازی جانبی محسوس داشته باشد. بعد از رگلاژ، حرکت باید چند بار در کل کورس امتحان شود؛ فقط تست کردن چند سانتی‌متر بالای ریل کافی نیست.

چه زمانی رگلاژ دیگر جواب نمی‌دهد؟

اگر برای حذف لقی مجبور می‌شوید پیچ‌ها را آن‌قدر ببندید که ریل گیر کند، احتمال سایش قطعات وجود دارد. همین‌طور اگر تنظیم امروز انجام شود و بعد از مدت کوتاهی لقی شدید برگردد، باید Gib، سطح ریل، بوش‌ها و مکانیزم دنده بررسی شوند.

رگلاژ نباید تبدیل به راهی برای پنهان کردن قطعه فرسوده شود.

چرا روغن‌کاری اشتباه مشکل را پنهان می‌کند؟

یکی از کارهایی که در تعمیرگاه زیاد دیده می‌شود، ریختن روغن غلیظ روی ریل برای رفع سنگینی دسته است. دستگاه برای مدت کوتاهی نرم‌تر می‌شود اما براده‌های فلزی به روغن می‌چسبند و یک خمیر ساینده روی سطح کشویی می‌سازند.

روش درست این است که ابتدا آلودگی و روانکار قدیمی پاک شود، وضعیت دندانه‌ها و سطح ریل بررسی شود و سپس از روانکار مناسب استفاده شود. اگر مشکل از دندانه شکسته یا بوش خراب باشد، روانکاری فقط علامت را برای مدت کوتاهی کاهش می‌دهد.

یک سناریوی واقعی عیب‌یابی در کارگاه

فرض کنید اپراتور می‌گوید «دسته دریل هرز شده است». در تست اولیه می‌بینیم از بالای کورس تا حدود نیمه، موتور کاملاً طبیعی پایین می‌آید. در قسمت پایین، دسته یک تقه می‌زند و حدود یک‌چهارم دور بدون حرکت اسلاید می‌چرخد. اگر ایراد از Gib  بود، انتظار داشتیم سنگینی یا لقی در بخش بزرگ‌تری از مسیر دیده شود؛ اما تکرار مشکل در یک ارتفاع ثابت، توجه را به Rack جلب می‌کند.

بعد از بازدید، چند دندانه همان قسمت سائیده شده‌اند. در چنین حالتی سفت کردن گاید، تعویض گریس یا فشار بیشتر روی دسته هیچ‌کدام تعمیر محسوب نمی‌شوند. اگر اپراتور به کار ادامه دهد، Feed Gear  سالم هم می‌تواند تحت ضربه دندانه‌های معیوب آسیب ببیند.

سناریوی دیگری را در نظر بگیرید: دسته در تمام مسیر سنگین است اما هیچ صدای تقه یا رد کردن وجود ندارد. با آزاد کردن کنترل‌شده تنظیم Gib، حرکت بهتر می‌شود. اینجا مسیر عیب‌یابی به سمت رگلاژ و وضعیت سطوح کشویی می‌رود.

چه زمانی باید رک، بوش یا چرخ‌دنده تعویض شود؟

قطعه‌ای که دندانه آن شکسته یا پروفیل دنده‌اش به‌وضوح خورده شده معمولاً با رگلاژ برنمی‌گردد. همچنین اگر بوش‌های محور چرخ‌دنده به‌قدری سائیده باشند که Feed Gear نسبت به Rack زاویه بگیرد، تعویض فقط یک طرف ممکن است مشکل را کامل حل نکند.

تعمیر اصولی باید مجموعه را ببیند:

• سلامت دندانه‌های  Rack
• سلامت  Feed Gear
• لقی بوش و محور
• وضعیت هاب
• هم‌راستایی مجموعه موتور روی ریل
• سلامت Gib و سطوح کشویی
• سفتی پیچ‌های نگهدارنده

اگر یک دنده نو کنار Rack شدیداً خورده نصب شود، تماس مناسب ایجاد نمی‌شود و عمر قطعه جدید هم کاهش پیدا می‌کند.

بررسی ریل و گاید دریل مگنت هنگام گیر کردن دسته

قبل از تحویل دستگاه به تعمیرگاه چه چیزهایی بررسی کنید؟

بدون باز کردن دستگاه می‌توانید چند علامت مفید ثبت کنید. مشخص کنید دسته در تمام مسیر مشکل دارد یا فقط یک بخش، هنگام چرخاندن صدای تقه شنیده می‌شود یا نه، موتور بازی جانبی دارد یا خیر و آیا دسته بعد از رها شدن خودش می‌چرخد.

یک ویدیوی کوتاه از حرکت کامل اسلاید از بالا تا پایین برای تعمیرکار بسیار مفید است. همچنین اگر مشکل فقط تحت فشار مته ظاهر می‌شود، این موضوع را جداگانه بگویید؛ چون ایرادی که بدون بار دیده نمی‌شود ممکن است به لقی مجموعه یا درگیری ناقص دندانه‌ها مرتبط باشد.

با دسته‌ای که دنده رد می‌کند کار را ادامه ندهید. فشار بیشتر روی دسته، دندانه ازبین‌رفته را اصلاح نمی‌کند و ممکن است  Rack، Feed Gear، هاب یا حتی مته را درگیر خرابی بعدی کند.

سوالات متداول

چرا دسته پیشروی دریل مگنت هرز می‌چرخد؟

اگر دسته می‌چرخد ولی موتور پایین نمی‌آید، باید هاب، چرخ‌دنده پیشروی و Rack بررسی شوند. اگر مشکل فقط در یک نقطه از کورس رخ می‌دهد، خرابی موضعی دندانه‌های Rack محتمل‌تر است.

چرا دسته دریل مگنت خیلی سفت شده است؟

تنظیم بیش از حد  Gib، خشک یا آلوده بودن ریل، خوردگی سطح کشویی یا آسیب دندانه‌های مکانیزم پیشروی می‌توانند باعث سنگینی دسته شوند. ابتدا باید مشخص شود مقاومت در تمام کورس وجود دارد یا فقط در یک ناحیه.

آیا لقی ریل با سفت کردن پیچ‌ها برطرف می‌شود؟

اگر قطعات سالم باشند و فقط تنظیم آزاد شده باشد، بله. اما اگر ریل یا Gib سائیده شده باشند، سفت کردن بیشتر معمولاً باعث گیر کردن حرکت می‌شود و مشکل اصلی را برطرف نمی‌کند.

آیا برای نرم شدن پیشروی می‌توان روی ریل روغن ریخت؟

روانکاری لازم است، اما ریختن روغن روی ریل کثیف راه‌حل مناسبی نیست. ابتدا براده و روانکار قدیمی باید پاک شوند و بعد از بررسی سلامت قطعات، روانکار مناسب استفاده شود.
